LG高層建筑給水泵

作者： 發布時間：2019-04-08 瀏覽次數：3419

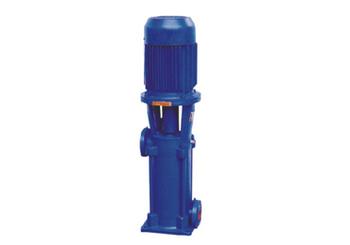

LG高層建筑給水泵

一、產品概述

LG系列高層建筑給水泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水.應用范圍:主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水。

二、型號意義

25LG3-10
25-口徑
LG-高層建筑多級給水泵
3-流量(m3/n)

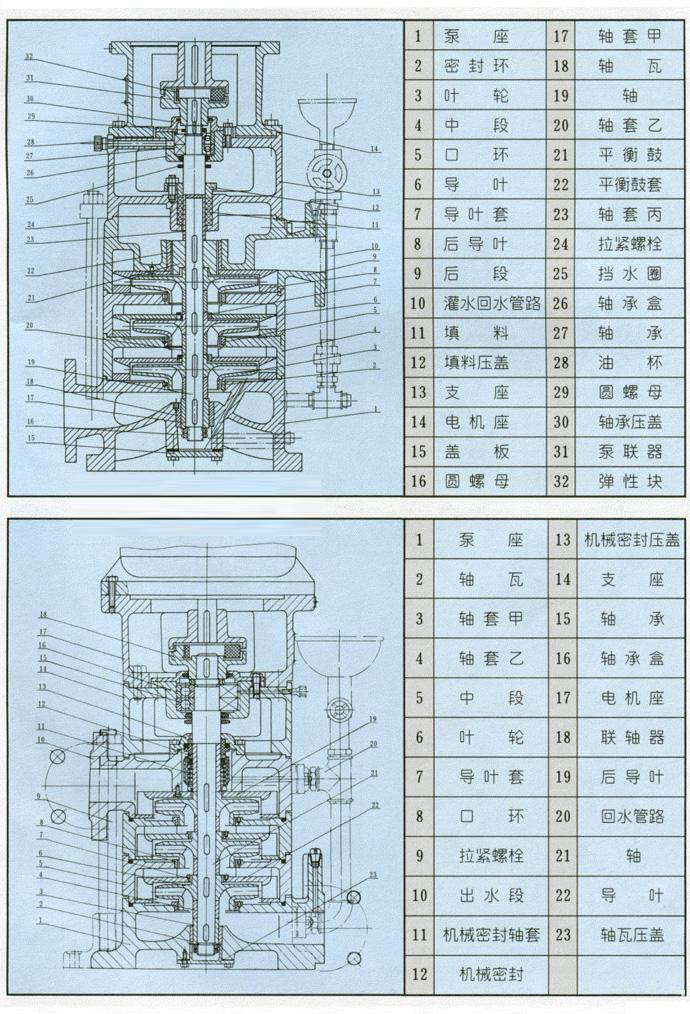

三、結構圖



四、技術特性

1、使用的介質應類似水，運動粘度＜150mm/s，且無堅硬顆粒，無腐蝕性質；
2、***大系統工作壓力≤2.5MPa；、
3、介質使用溫度-15℃~+105℃；
4、周圍環境溫度≤40℃，相對濕度低于95%

五、結構特點

1、本系列泵為立式、多級、節段式結構，用螺栓把進水段、中段、出水段緊固成一體，泵每級裝一個葉輪及導葉，其軸向力采用水力平衡，殘余軸向力由一個或一對球軸承承受；
2、泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用；
3、軸封采用特殊設計的機械密封，如需拆機械密封時，不需拆下電機，把中間夾殼聯軸器拆開就可取出密封件，具有更換維修方便的優點；
4、泵的傳動是通過夾殼聯軸器由立式電動機驅動，從電機端看，泵為順時針?lè)较蛐D(zhuǎn)；
5、泵的吸入口在下方，出水口在上方，其相對位置可根據用戶的要求選擇0°、90°、180°、270°之一進行裝配出廠，一般泵180°出廠；
6、裝配無需調整，拆裝方便；
7、電機可配標準Y(Y2)系列型號。

六、安裝拆卸



七、性能參數


型 號

流　量
(m3/h)

揚　程
(m)

轉　速
(r/min)

功　率(kW)

效　率
(%)

必　需
汽蝕余量

葉輪外徑
(mm)

軸功率

電機功率

25LG3-10×2

3.0

20

2900

0.39

0.75

42

2

98

25LG3-10×3

3.0

30

2900

0.58

1.1

42

2

98

25LG3-10×4

3.0

40

2900

0.78

1.5

42

2

98

25LG3-10×5

3.0

50

2900

0.97

1.5

42

2

98

25LG3-10×6

3.0

60

2900

1.17

2.2

42

2

98

25LG3-10×7

3.0

70

2900

1.36

2.2

42

2

98

25LG3-10×8

3.0

80

2900

1.56

2.2

42

2

98

25LG3-10×9

3.0

90

2900

1.75

2.2

42

2

98

25LG3-10×10

3.0

100

2900

1.95

3

42

2

98

25LG3-10×11

3.0

110

2900

2.14

3

42

2

98

25LG3-10×12

3.0

120

2900

2.33

4

42

2

98

25LG3-10×13

3.0

130

2900

2.53

4

42

2

98

25LG3-10×14

3.0

140

2900

2.72

4

42

2

98

25LG3-10×15

3.0

150

2900

2.92

4

42

2

98

32LG6.5-15×2

6.5

30

2900

1.00

1.5

53

2.4

116

32LG6.5-15×3

6.5

45

2900

1.50

2.2

53

2.4

116

32LG6.5-15×4

6.5

60

2900

2.00

3

53

2.4

116

32LG6.5-15×5

6.5

75

2900

2.50

4

53

2.4

116

32LG6.5-15×6

6.5

90

2900

3.00

4

53

2.4

116

32LG6.5-15×7

6.5

105

2900

3.50

5.5

53

2.4

116

32LG6.5-15×8

6.5

120

2900

4.00

5.5

53

2.4

116

40LG12-15×2

12

30

2900

1.63

2.2

60

2.9

120

40LG12-15×3

12

45

2900

2.45

3

60

2.9

120

40LG12-15×4

12

60

2900

3.27

4

60

2.9

120

40LG12-15×5

12

75

2900

4.08

5.5

60

2.9

120

40LG12-15×6

12

90

2900

4.90

5.5

60

2.9

120

40LG12-15×7

12

105

2900

5.72

7.5

60

2.9

120

40LG12-15×8

12

120

2900

6.54

7.5

60

2.9

120

50LG24-20×2

24

40

2950

3.79

5.5

69

3.15

134

50LG24-20×3

24

60

2950

5.68

7.5

69

3.15

134

50LG24-20×4

24

80

2950

7.58

11

69

3.15

134

50LG24-20×5

24

100

2950

9.47

11

69

3.15

134

50LG24-20×6

24

120

2950

11.37

15

69

3.15

134

65LG36-20×2

36

40

2950

5.41

7.5

72.5

3.4

136

65LG36-20×3

36

60

2950

8.11

11

72.5

3.4

136

65LG36-20×4

36

80

2950

10.82

15

72.5

3.4

136

65LG36-20×5

36

100

2950

13.52

18.5

72.5

3.4

136

65LG36-20×6

36

120

2950

16.23

22

72.5

3.4

136

80LG50-20×2

50

40

2950

7.26

11

75

3.8

135

80LG50-20×3

50

60

2950

10.89

15

75

3.8

135

80LG50-20×4

50

80

2950

14.52

18.5

75

3.8

135

80LG50-20×5

50

100

2950

18.16

22

75

3.8

135

80LG50-20×6

50

120

2950

21.78

30

75

3.8

135
